Способ удешевления резьбового крепежа

Время от времени на рынке появляются предложения резьбового крепежа по ценам значительно дешевле привычных. Чаще всего это касается шпилек (резьбовых штанг) DIN 975. При этом класс прочности, марка и другие характеристики стали заявляются соответствуюищми стандартам. И, что самое интересное, это действительно так.

За счёт чего тогда происходит удешевление продукции? Большинство метизов изготавливаются методом холодной накатки. Это достаточно дешёвый процесс, доля которого в конечной стоимости изделия невелика. Основной составляющей в структуре цены остаётся стоимость исходного сырья — металлической проволоки, из которой и производят метизы. Как удаётся съэкономить на сырье?

Схема экономии сырья при производстве метрических шпилек

На схеме справа изображена стандартизованная 60° резьба как болта, так и гайки. Как видно, поверхность рёбер резьбы обоих элементов крепёжного узла в данном случае плотно соприкасается друг с другом. Диаметр прутка, из которого изготавливается шпилька соответствует боковому диаметру.

Слева на схеме изображена резьба удешевлённых метизов. Для экономии металла резьба на дешёвых шпильках делается более глубокой, при этом шаг резьбы сохраняется неизменный и позволяет использовать те же гайки. Как видно на рисунке, боковой диаметр, а значит и диаметр исходного прутка, в этом случае меньше. При таком подходе заметно снижаются механические характеристики шпильки (надёжность на разрыв и др.), так как они определяются минимальным диаметром сечения резьбы, который тоже уменьшается.

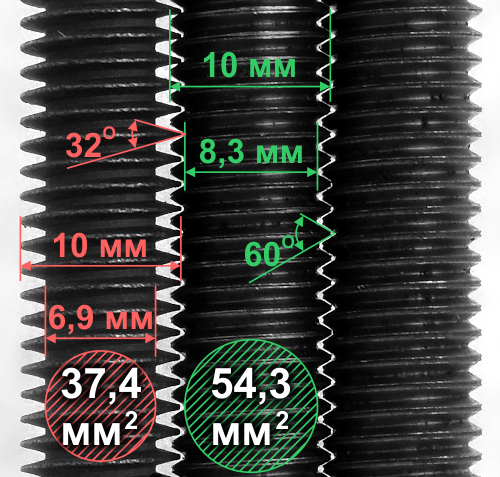

Визуально определить такую экономную резьбу можно сравнивая её с эталонной: если приложить две шпильки, одна из которой имеет стандартную резьбу, друг к дургу, то зазоры внутри витка будут значительно больше, чем у двух шпилек со стандартной резьбой. На ощупь она гораздо острее стандартной, создаётся впечатление, что ей можно даже порезаться. На фото ниже слева расположена шпилька с острой «дешёвой» резьбой.

Резьба дешёвой шпильки по сравнению со стандартной

На приведённом выше изображени видно, что площадь сечения стержня резьбы в нестандартном варианте почти в полтора раза меньше стандартного. Во столько же раз уменьшаются и нагрузки, котрые такая шпилька в состоянии выдержать.

Будьте предельно внимательны при выборе дешёвого крепежа!

На видео ниже представлен станок (и процесс) накатки метрической резьбы на пруток, в результате которого получается шпилька DIN 975.
