DIN 603
ISO 8677
Zn, Zn 8.8

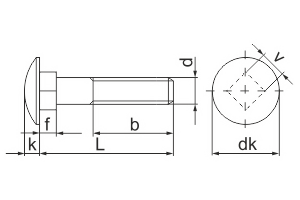

Болт DIN 603 / ГОСТ 7802-81 оцинкованныйЧертёж мебельного болта DIN 603 / ГОСТ 7802-81

Болт мебельный оцинкованный с полукруглой головкой и квадратным подголовником ГОСТ 7802-81 / DIN 603

Болт DIN 603 мебельный или дорожный, неполная метрическая резьба, электрооцинкованное покрытие толщиной не менее 5 микрон, класс прочности 4.8/5.6 или 8,8.

Аналоги: болт ISO 8677, болт ГОСТ 7802-81, болт мебельный, болт дорожный.

Поставщик: Ferrometal Oy

Болты данного дина широко применяются в мебельной промышленности, дорожном и мостовом строительстве (отсюда и название). Некоторые размеры поставляются в комплекте с гайкой DIN 934. Для наружных работ рекомендуется использовать нержавеющие болты DIN 603. Болты класса прочности 8.8 поставляются только с гайкой.

Размеры болтов, поставляемых без гайки: M6, M8, M10, M12.

Характеристики болтов DIN 603 / ГОСТ 7802-81
Диаметр резьбыM5M6M8M10M12M16
b 16 18 22 26 30 38
dk (max.) 13,55 16,55 20,65 24,65 30,65 37,2
f (max.) 4,1 4,6 5,6 6,6 8,75 11,1
k (max.) 3,3 3,88 4,88 5,38 6,95 8,05
v (max.) 5,48 6,48 8,58 10,58 12,7 15,3

Номенклатурный перечень оцинкованнах мебельных болтов ГОСТ 7802-81 / DIN 603

Артикул Размер, наименование Цена Количество
кратно упаковкам
82236 16 M6x16 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 330,00 руб.
+
82236 20 M6x20 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 352,50 руб.
+
82236 25 M6x25 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 382,50 руб.
+
82236 30 M6x30 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 412,50 руб.
+
82236 35 M6x35 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 442,50 руб.
+
82236 40 M6x40 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 487,50 руб.
+
82236 45 M6x45 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 540,00 руб.
+
82236 60 M6x60 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 645,00 руб.
+
82236 70 M6x70 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 757,50 руб.
+
82236 80 M6x80 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 855,00 руб.
+
82236 90 M6x90 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 967,50 руб.
+
82236 100 M6x100 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 1 042,50 руб.
+
82236 120 M6x120 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 1 402,50 руб.
+
82238 20 M8x20 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 630,00 руб.
+
82238 25 M8x25 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 697,50 руб.
+
82238 30 M8x30 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 757,50 руб.
+
82238 35 M8x35 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 840,00 руб.
+
82238 40 M8x40 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 915,00 руб.
+
82238 45 M8x45 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 960,00 руб.
+
82238 50 M8x50 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 997,50 руб.
+
82238 60 M8x60 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 1 155,00 руб.
+
82238 70 M8x70 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 1 260,00 руб.
+
82238 80 M8x80 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 1 387,50 руб.
+
82238 90 M8x90 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 1 522,50 руб.
+
82238 100 M8x100 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 1 642,50 руб.
+
82238 110 M8x110 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 1 755,00 руб.
+
82238 120 M8x120 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 1 890,00 руб.
+
82238 130 M8x130 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 2 017,50 руб.
+
82238 140 M8x140 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 2 992,50 руб.
+
82238 150 M8x150 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 3 127,50 руб.
+
822310 25 M10x25 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 1 132,50 руб.
+
822310 30 M10x30 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 1 230,00 руб.
+
822310 40 M10x40 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 1 455,00 руб.
+
822310 50 M10x50 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 1 672,50 руб.
+
822310 60 M10x60 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 1 830,00 руб.
+
822310 70 M10x70 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 2 017,50 руб.
+
822310 80 M10x80 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 2 227,50 руб.
+
822310 90 M10x90 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 2 430,00 руб.
+
822310 100 M10x100 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 2 632,50 руб.
+
822310 120 M10x120 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 3 030,00 руб.
+
822310 130 M10x130 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 4 350,00 руб.
+
822310 140 M10x140 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 4 725,00 руб.
+
822310 160 M10x160 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 5 400,00 руб.
+
822310 180 M10x180 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 5 895,00 руб.
+
822310 200 M10x200 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 6 555,00 руб.
+
822312 60 M12x60 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 4 410,00 руб.
+
822312 80 M12x80 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 4 725,00 руб.
+
822312 100 M12x100 болт мебельный ГОСТ 7802-81 / DIN 603 оцинкованный (100 шт.) 5 040,00 руб.
+

Болты в комплекте с гайкой (низкого класса прочности).

Номенклатурный перечень оцинкованнах мебельных болтов в комплекте с гайкой DIN 603 (арт. 1223)

Артикул Размер, наименование Цена Количество
кратно упаковкам
12236 50 M6x50 мебельный оцинкованный болт в комплекте с гайкой (100 шт.) 712,50 руб.
+
12236 65 M6x65 мебельный оцинкованный болт в комплекте с гайкой (100 шт.) 915,00 руб.
+
122312 40 M12x40 мебельный оцинкованный болт в комплекте с гайкой (100 шт.) 4 522,50 руб.
+
122312 50 M12x50 мебельный оцинкованный болт в комплекте с гайкой (100 шт.) 4 897,50 руб.
+
122312 120 M12x120 мебельный оцинкованный болт в комплекте с гайкой (100 шт.) 6 960,00 руб.
+
122312 140 M12x140 мебельный оцинкованный болт в комплекте с гайкой (100 шт.) 13 125,00 руб.
+
122312 150 M12x150 мебельный оцинкованный болт в комплекте с гайкой (100 шт.) 15 225,00 руб.
+
122312 160 M12x160 мебельный оцинкованный болт в комплекте с гайкой (100 шт.) 16 275,00 руб.
+
122312 180 M12x180 мебельный оцинкованный болт в комплекте с гайкой (100 шт.) 16 800,00 руб.
+
122312 200 M12x200 мебельный оцинкованный болт в комплекте с гайкой (100 шт.) 18 075,00 руб.
+
122312 220 M12x220 мебельный оцинкованный болт в комплекте с гайкой (100 шт.) 19 725,00 руб.
+

Болты DIN 603 / ГОСТ 7802-81 класса прочности 8.8 поставляются только в комплекте с гайкой.

Номенклатурный перечень оцинкованнах мебельных болтов DIN 603 класса прочности 8,8 в комплекте с гайкой

Артикул Размер, наименование Цена Количество
кратно упаковкам
22235 50 M5x50 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 2 317,50 руб.
+
22236 20 M6x20 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 1 770,00 руб.
+
22236 25 M6x25 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 1 770,00 руб.
+
22236 40 M6x40 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 2 152,50 руб.
+
22238 16 M8x16 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 2 925,00 руб.
+
22238 20 M8x20 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 3 397,50 руб.
+
22238 25 M8x25 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 3 637,50 руб.
+
22238 30 M8x30 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 4 042,50 руб.
+
22238 40 M8x40 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 5 220,00 руб.
+
22238 90 M8x90 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 5 715,00 руб.
+
222310 20 M10x20 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 5 197,50 руб.
+
222310 25 M10x25 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 5 520,00 руб.
+
222310 30 M10x30 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 5 700,00 руб.
+
222310 40 M10x40 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 7 125,00 руб.
+
222310 50 M10x50 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 7 335,00 руб.
+
222310 80 M10x80 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 9 262,50 руб.
+
222312 30 M12x30 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 10 432,50 руб.
+
222312 35 M12x35 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 10 830,00 руб.
+
222312 40 M12x40 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 12 802,50 руб.
+
222312 45 M12x45 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 13 072,50 руб.
+
222312 55 M12x55 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 13 207,50 руб.
+
222312 60 M12x60 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 13 447,50 руб.
+
222312 80 M12x80 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 16 620,00 руб.
+
222312 90 M12x90 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 22 297,50 руб.
+
222312 120 M12x120 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 62 190,00 руб.
+
222316 40 M16x40 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 27 495,00 руб.
+
222316 45 M16x45 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 30 517,50 руб.
+
222316 50 M16x50 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 30 517,50 руб.
+
222316 55 M16x55 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 34 035,00 руб.
+
222316 60 M16x60 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 34 035,00 руб.
+
222316 80 M16x80 мебельный оцинкованный болт класса прочности 8.8 в комплекте с гайкой (100 шт.) 38 557,50 руб.
+

В таблицах указана ориентировочная розничная стоимость болтов DIN 603 / ГОСТ 7802-81.



Полезные ссылки:

ГОСТ 7802-81
Страница на gosthelp.ru (копия от 24.07.2014, pdf)
