ГОСТ 9649-78. Шайбы стальные класса точности А для пальцев. Технические условия

ГОСТ 9649-78

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШАЙБЫ СТАЛЬНЫЕ КЛАССА ТОЧНОСТИ А ДЛЯ ПАЛЬЦЕВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Steel washers of accuracy grade A for pins. Specifications

Издание официальное

Москва

Стандартинформ

2006

Дата введения 01.07.79



Настоящий стандарт распространяется на стальные шайбы класса точности А для пальцев диаметром от 3 до 100 мм, предназначенные для применения в шарнирных соединениях механизмов общего назначения.

(Измененная редакдия, Изм. №2).

1. Конструкция и размеры

1.1. Конструкция и размеры шайб должны соответствовать указанным на рис. и в таблице.

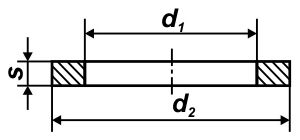

Чертёж шайбы ГОСТ 9649-78

  мм
d1 3 4 5 6 8 10 12 14 16 18 20 22 24 (25) 27
d2 6 8 10 12 15 18 20 22 24 28 30 34 37 36 39
s 0,8 0,8 1,0 1,6 2,0 2,5 3,0 3,0 3,0 4,0 4,0 4,0 4,0 4,0 5,0
  Продолжение
d1 (28) 30 (32) 33 36 40 45 50 55 60 65 70 75 80 90 100
d2 40 44 45 47 50 56 60 66 72 78 98 92 100 98 110 120
s 4,0 5,0 4,0 5,0 6,0 6,0 6,0 8,0 8,0 10,0 8,0 10,0 8,0 12,0 12,0 12,0

Примечание. Размеры, указанные в скобках, применять не рекомендуется.

Пример условного обозначения шайбы с диаметром d1=12 мм, из стали марки 08кп, с окисным покрытием:

Шайба 12.01.08 кп. 05 ГОСТ 9649-78.

(Измененная редакция. Изм. № 3).

1.2. Теоретическая масса шайб указана в приложении.

(Введен дополнительно. Изм. №1).

2. Технические требования

2.1. Технические требования — по ГОСТ 18123.

(Измененная редакция. Изм. № 1).

2.2. (Исключен. Изм. № 3).

2.3. Временная противокоррозионная защита, упаковка и маркировка тары — по ГОСТ 18160.

(Введен дополнительно. Изм. №3).

3. Правила приемки

3.1. Правила приемки шайб — по ГОСТ 17769.

4. Методы контроля

2.1. Методы контроля шайб — по ГОСТ 18123.

Разд. 5 (Исключен. Изм. № 3).

Приложение
Справочное

Масса шайб
Внутренний диаметр шайбы d1, мм Теоретическая масса 1000 шт. шайб, кг Внутренний диаметр шайбы d1, мм Теоретическая масса 1000 шт. шайб, кг
3 0,14 30 32,00
4 0,24 (32) 24,69
5 0,47 33 34,00
6 1,06 36 44,00
8 2,20 40 57,00
10 3,46 45 58,00
12 4,00 50 92,00
14 5,00 55 107,00
16 6,00 60 153,10
18 11,00 65 191,13
20 12,00 70 219,70
22 17,00 75 215,79
24 20,00 80 237,00
(25) 16,55 90 295,90
27 25,00 100 325,60
(28) 20,12

Приложение. (Измененная редакция. Изм. № 1).

Информационные данные

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 06.07.78 № 1836

3. Стандарт полностью соответствует СТ СЭВ 4731-84

4. В стандарт введен международный стандарт ИСО 8738-86

5. Взамен ГОСТ 9649-66

6. СЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 17769-83 3.1
ГОСТ 18123-82 2.1, 4.1
ГОСТ 18160-72 2.3

 7. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

8. ИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденным в ноябре 1983г., в августе 1988г. (ИУС 2-84, 7-85, 6-88)
