Болт TCB с покрытием Greenkote® для особоответственных конструкций

Болт TCB с контролируемым моментом затяжки, метрическая неполная резьба, специальное покрытие: Greenkote®. Применяется в строительстве мостов, спортивных сооружений, высотных зданий и других ответственных металлоконструкций. Устанавливается электроинструментом.

Поставщик: Ferrometal Oy

Доступны следущие диаметры стандартных болтов: M12, M16, M20, M22, M24, M27, M30.

Для болтов с головкой «в потай» существуют следующие диаметры: M20, M22, M24.

Объекты, на которых использовались болты TCB

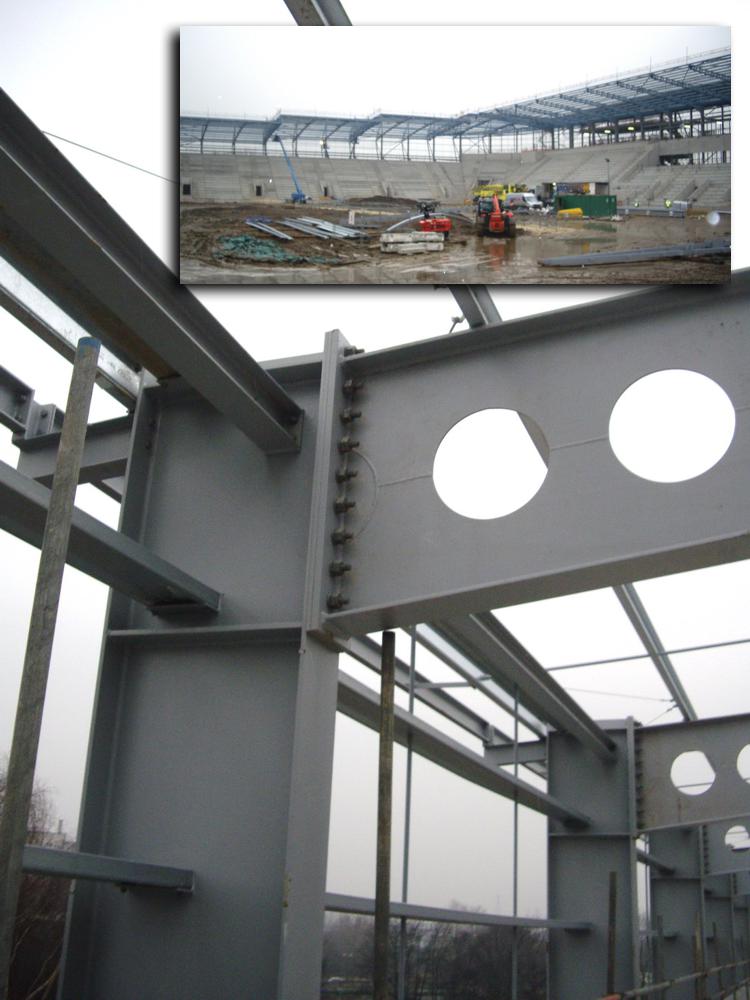

Стадион Ротерем Юнайтед в Шеффилде

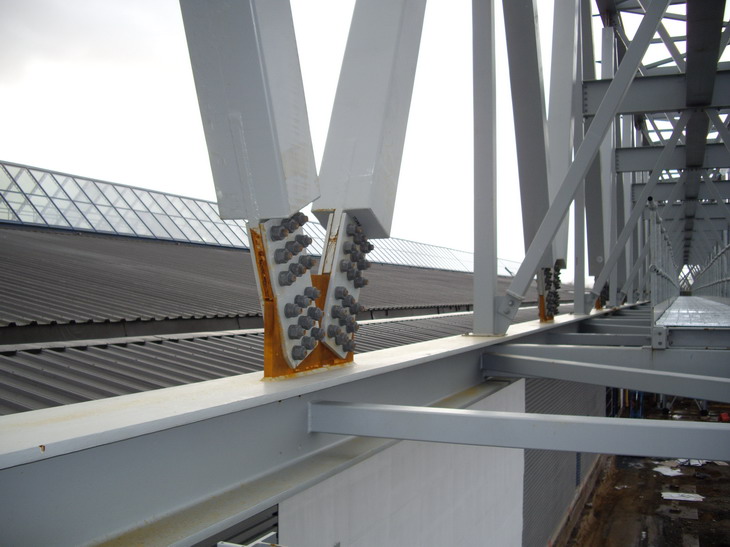

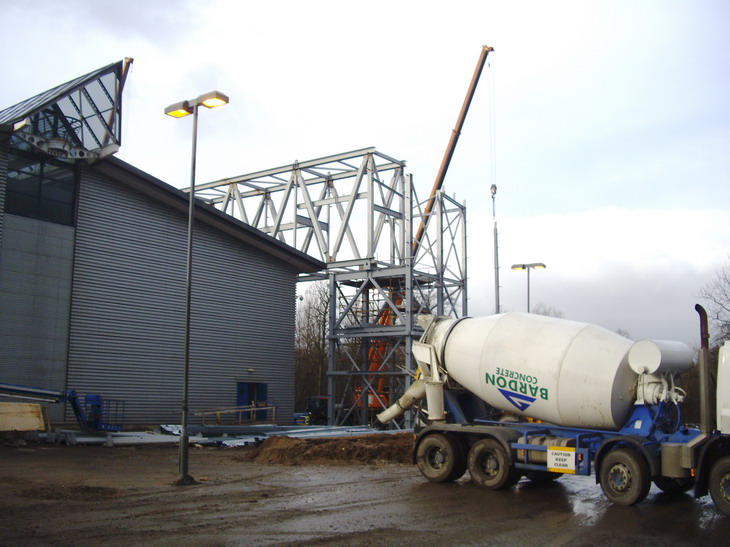

Стадион водных видов спорта в Глазго к Играм Содружества 2014

Стадион водных видов спорта в Глазго к Играм Содружества 2014

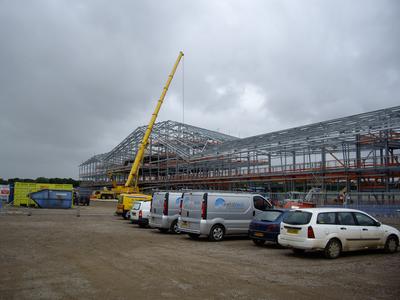

Новые трибуны и питлэйн автотрека Формулы 1 в Сильверстоуне

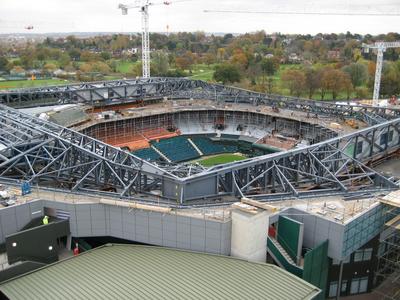

Реконструкция центрального корта Уимблдона. Болты TCB испольовались для усиления конструкций поддрежки сдвижной крыши.

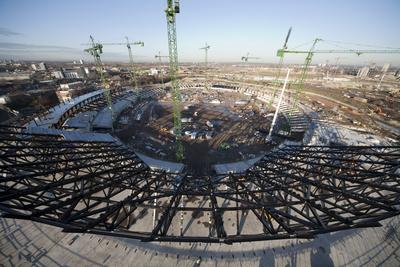

Центральный стадион XXX Олимпийских Игр в Лондоне, 2012г.

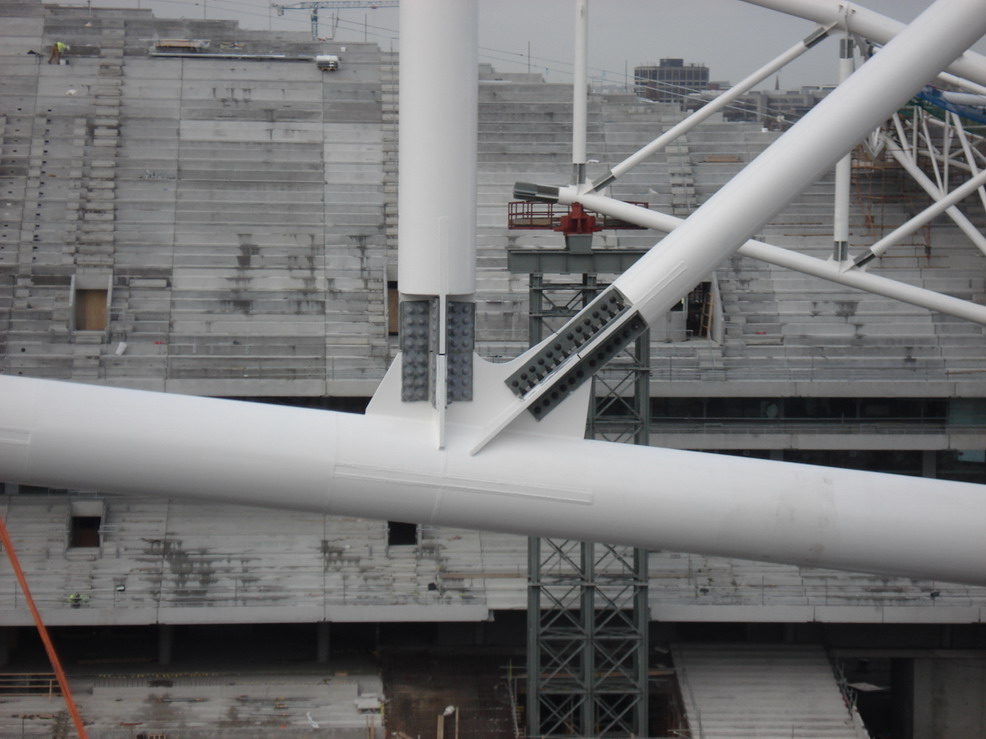

Строительство пятидесятитысячного стадиона Aviva в Дублине - на нём проводился финальный матч Еврокубка 2011

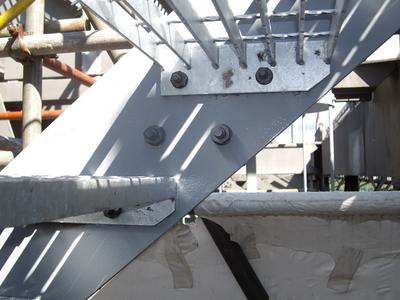

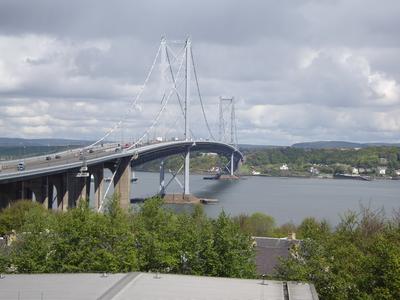

При усилении конструкций вантового моста Форт-Роуд-Бридж были установлены тысячи болтов TCB.

При усилении конструкций вантового моста Форт-Роуд-Бридж были установлены тысячи болтов TCB.

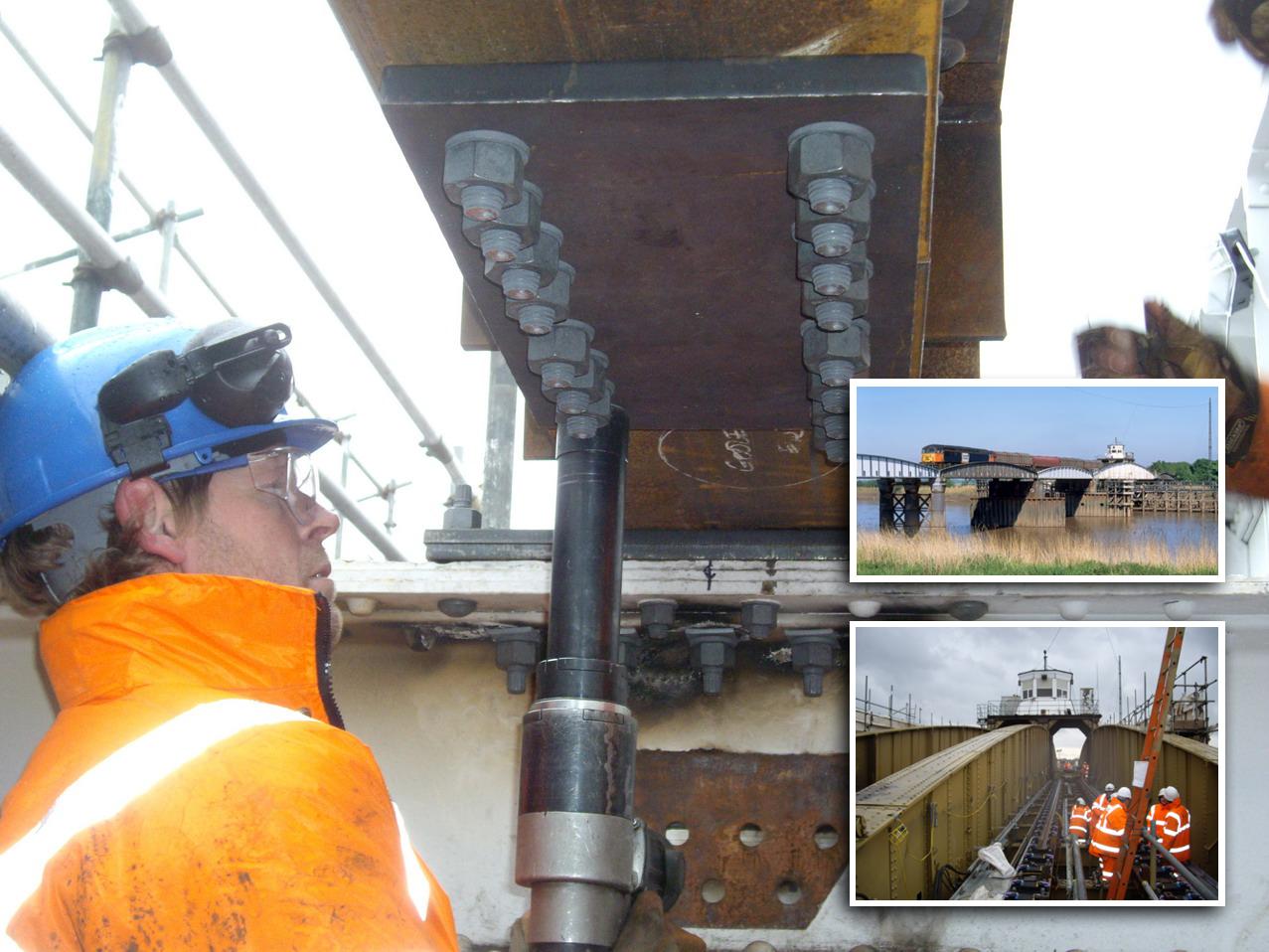

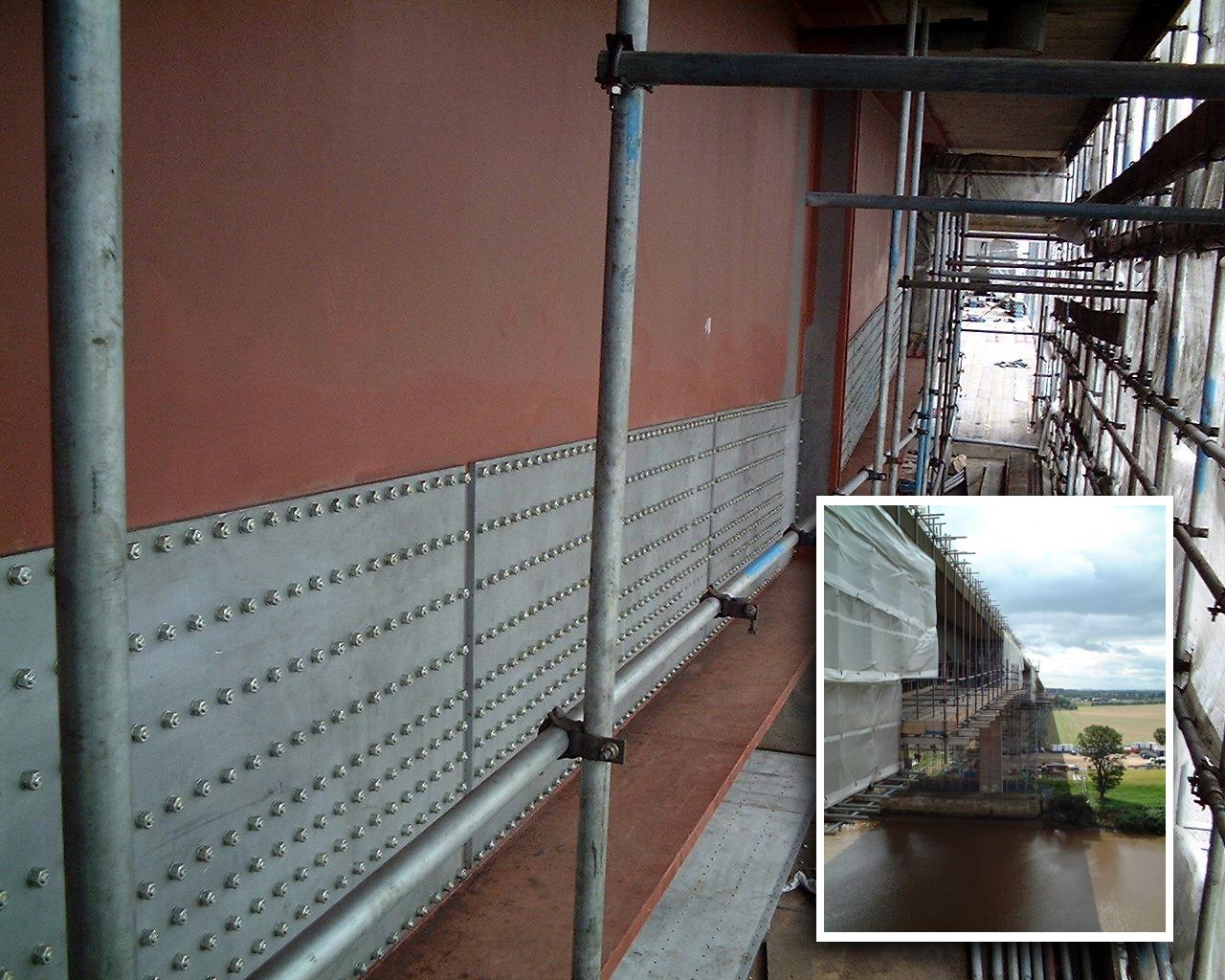

Мост над рекой Ouse, Йоркшир.

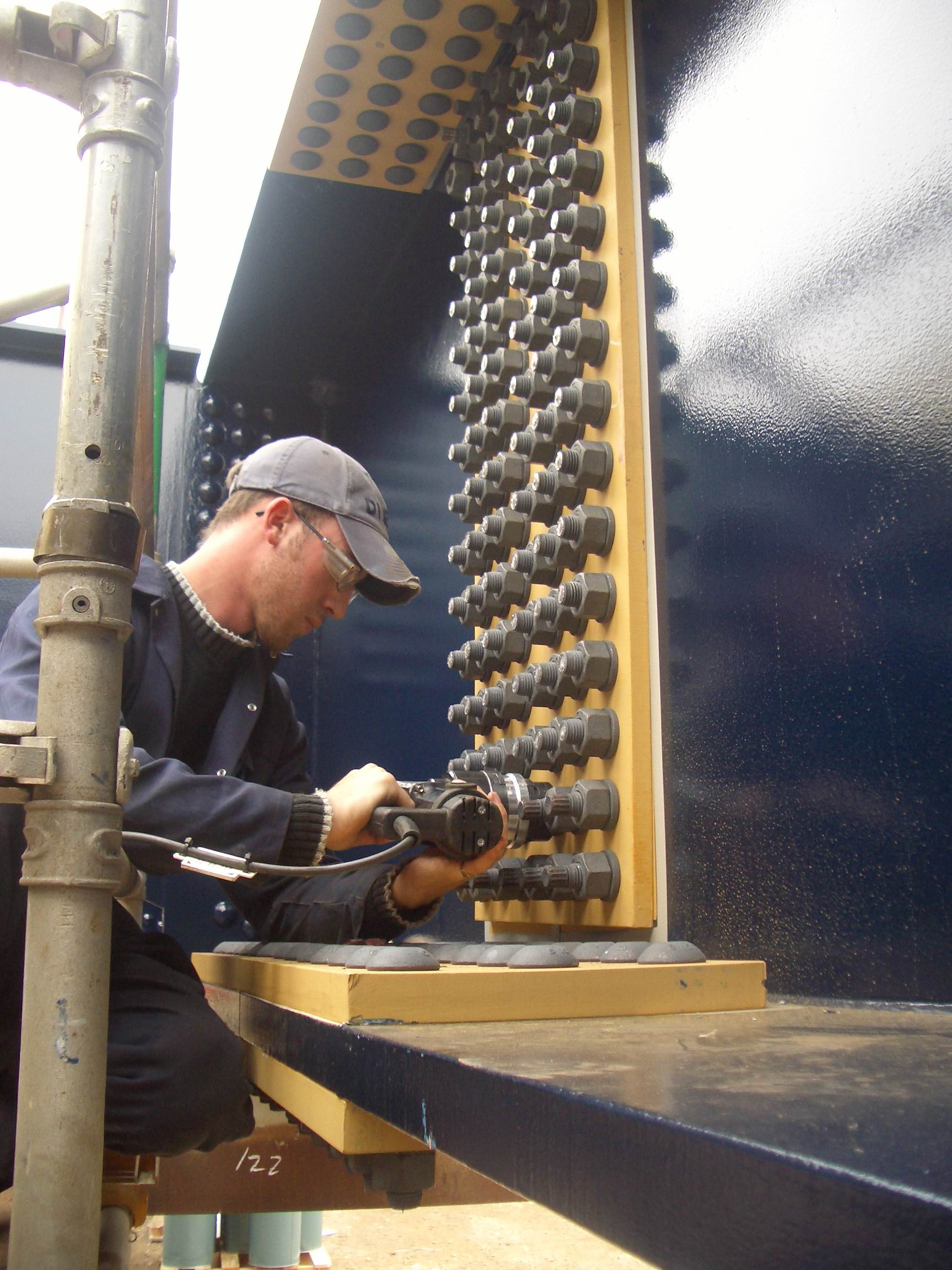

Строительство моста над рекой Тиса на северо-востоке Англии

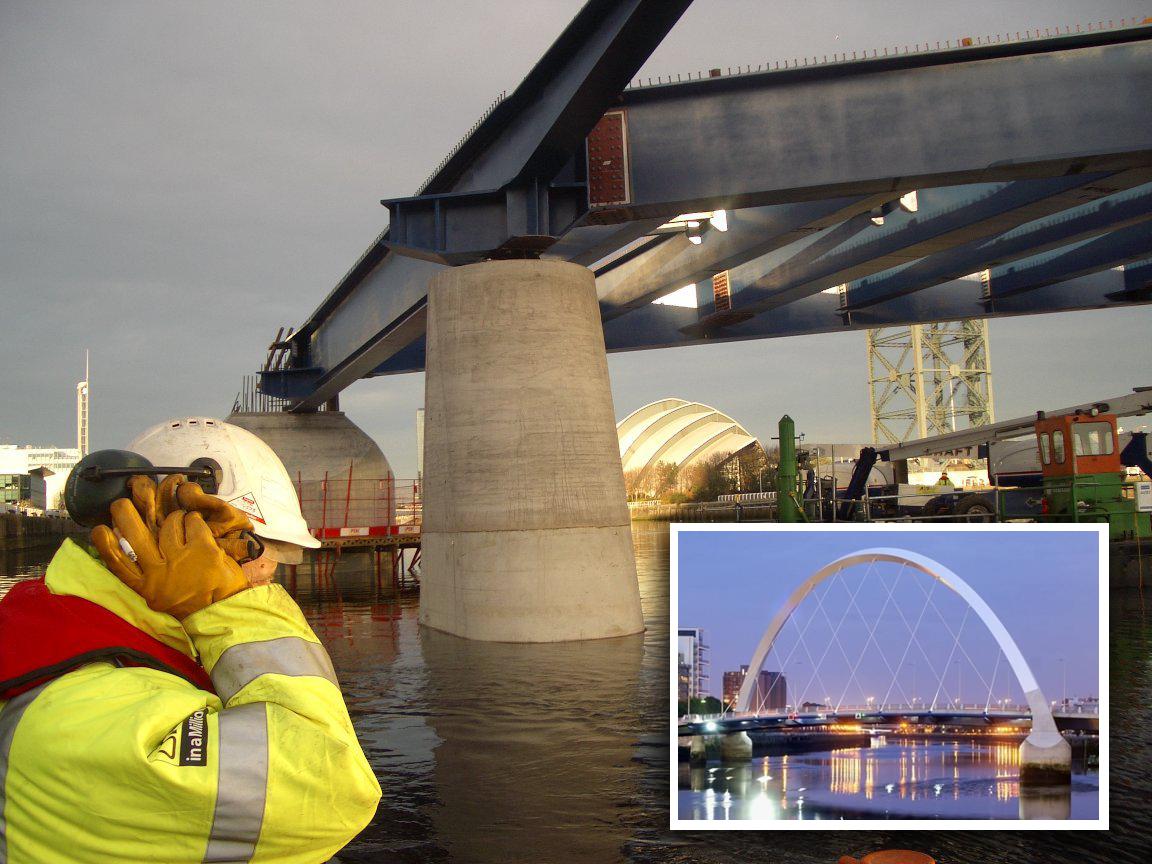

Монтаж моста Clyde Arc в центре Глазго

Ещё один мост через Ouse.

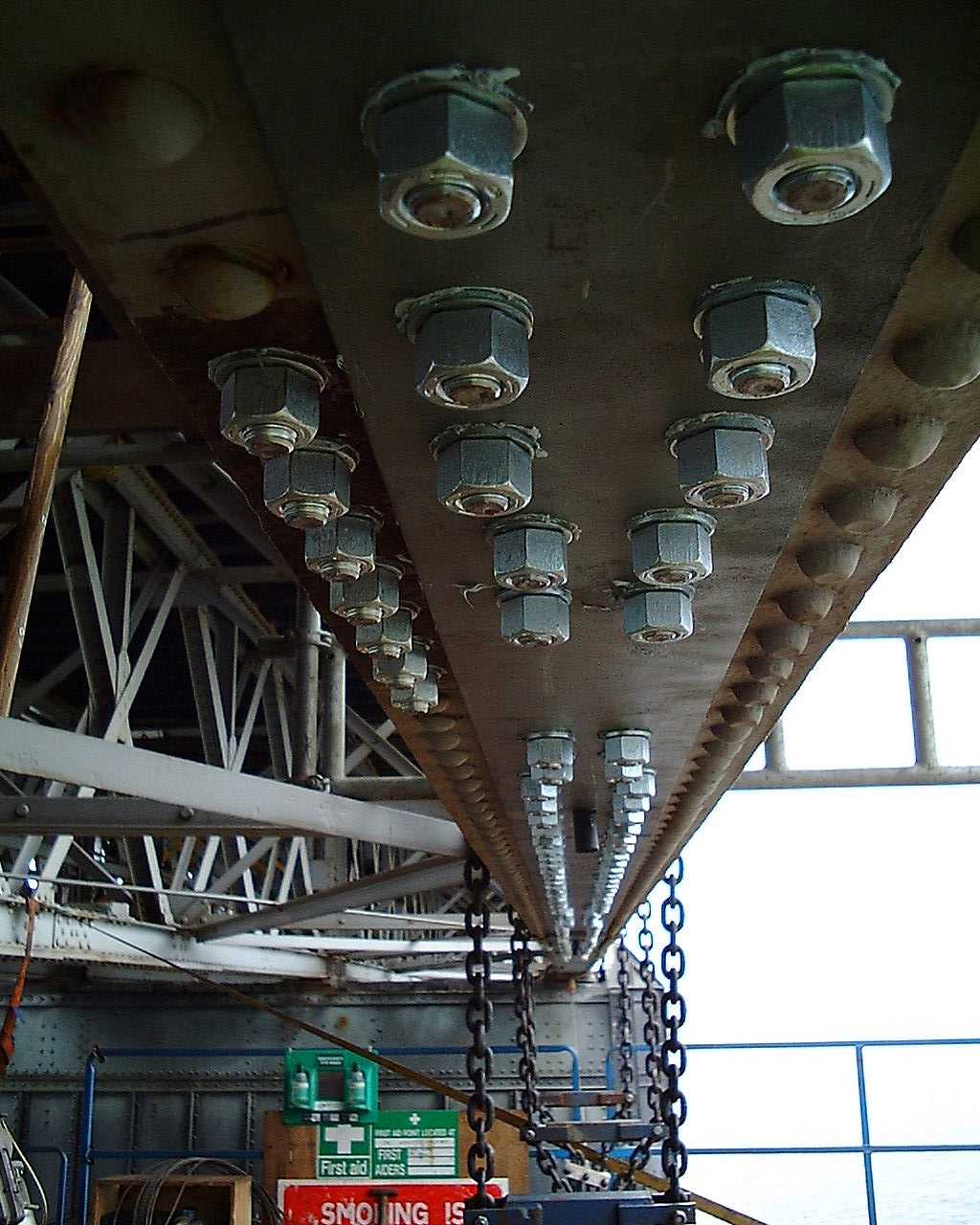

Усиление конструкций самого длинного железнодорожного моста Великобритании болтами TCB.

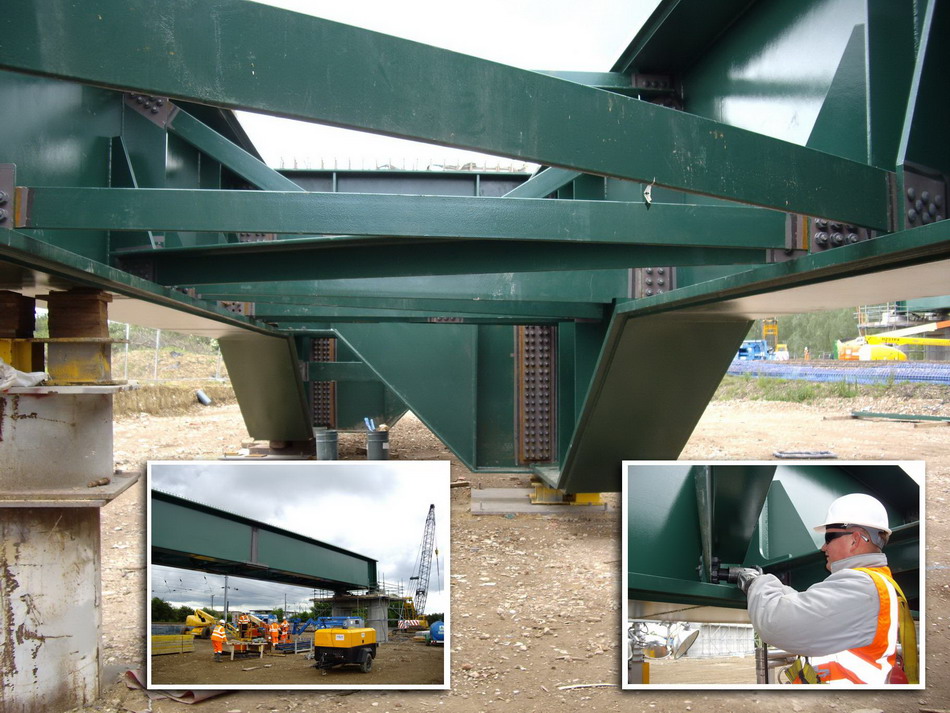

Строительство нового железнодорожного моста на ветке Хитчин - Кембридж

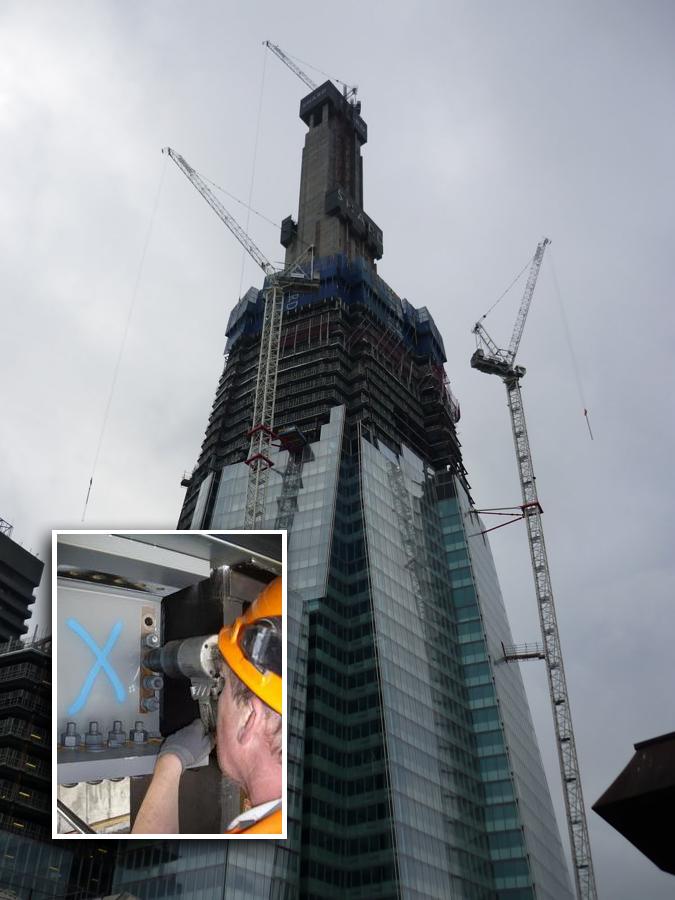

В самом высоком здании Западной Европы - небоскрёбе Shard в Лондоне - стоят болты TCB

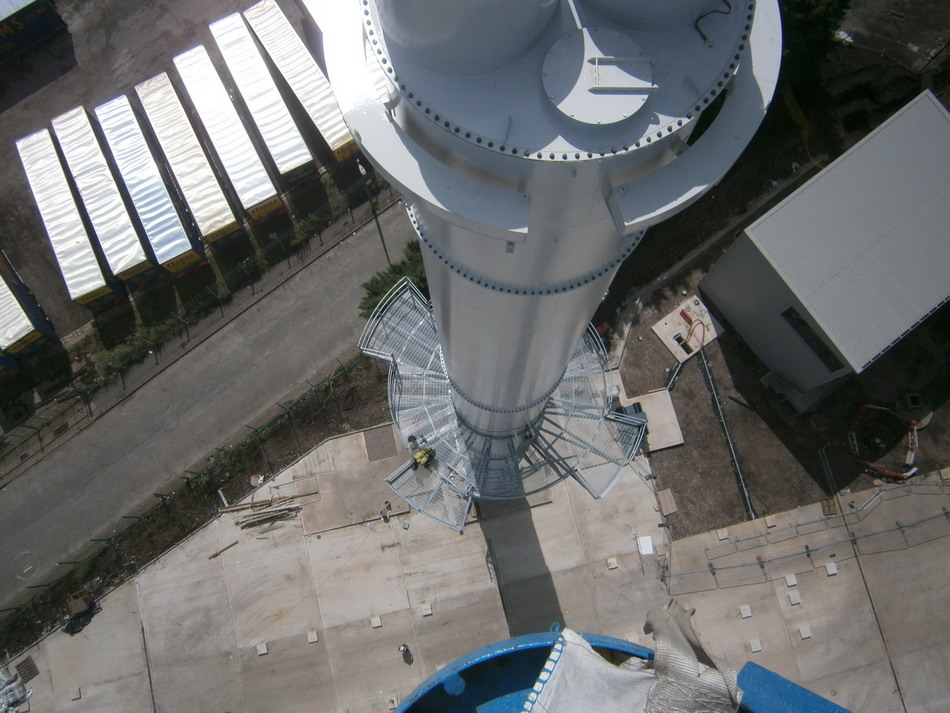

При монтаже стальной трубы мусоросжигательного завода использовались болты TCB M20 и M24, West Midlands, Великобритания

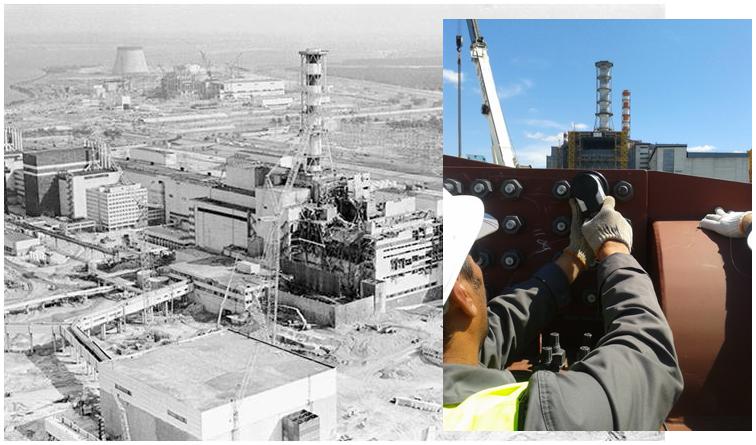

Консорциум Novarka планирует использовать полмиллиона болтов TCB при строительстве нового саркофага Чернобыльской АЭС. Работы уже ведутся.

Болты с контролируемым моментом затяжки (TCB - Tension Control Bolts) изготавливаются из предварительно напряжённой стали, используются как замена обычных высокопрочных болтов и обжимных заклёпок. По сравнению с ними, установка болтов TCB происходит гораздо быстрее и проще. Специальный электроинструмент гарантирует заданные спецификациями усилия, а визуальный контроль исключает возможность ошибки монтажника.

В болтах TCB уникальным образом сочетаются высокая прочность на растяжение и феноменальная пластичность, что позволяет считать его универсальным болтом для соединения любых стальных конструкций.

Охрана здоровья и безопасность

• Установка болтов TCB производится безударным электроинструментом.
• Отсутствуют вибронагрузки на руки монтажника.
• Невысокие нагрузки на оператора - снижение усталости.
• Не требуется компрессорное оборудование.
• Монтаж болтов TCB не требует использования калиброванных динамометрических ключей.
• Нетяжёлый установочный электроинструмент подходит для разных диаметров болтов.
• Благодаря покрытию Greenkote® перед покраской болтов TCB не требуюется использование протравочных кислот.
• Для монтажа в труднодоступных местах предусмотрен и поставляется специальный инструмент.
• Материал покрытия не содержит тяжелых металлов и опасных веществ, таких как нитраты и т.п.

Технические преимущества болтов TCB

• Гарантированный момент затяжки.
• Визуальный контроль правильности установки.
• Высокопрочная предварительно нагруженная сталь позволяет использовать боты меньшего диаметра.
• Высокие показатели нагрузки как на вырыв, так и на срез.
• При установке на болт не действуют крутящие нагрузки, благодаря чему по завершении монтажа не происходит откат болта.
• Момент затяжки болта не ослабевает при вибрациях - не требуется контргайка.
• Покрытие Greenkote® имеет высокую твёрдость - не трескается и не отслаивается.

Покрытие Greenkote®

• Абсолютная экологическая чистота.
• Возможность производства болтов с покрытием толщиной от 20 до 100 микрон (стандартная толщина покрытия болтов TCB - 25 микрон).
• Выдерживает испытания до 1200 часов в соляном тумане.
• Нет риска водородного охрупчивания.
• Выдерживает длительное время температуру более 350°C.
• Равномерно нанесенное покрытие . Различия в толщине слоя ± 5 микрон.
• Хорошая адгезия.
• Не содержит запрещенных ингредиентов хрома VI и хрома III.

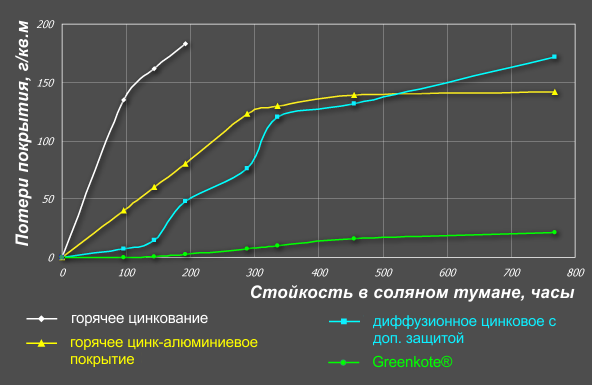

График: стойкость покрытия Greenkote® по сравнению с другими распространёнными способами защиты крепёжных узлов.

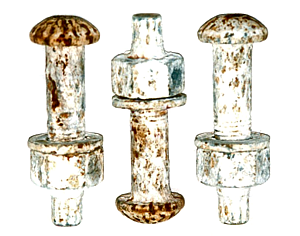

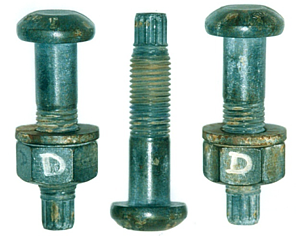

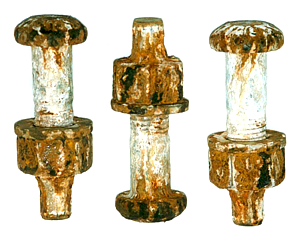

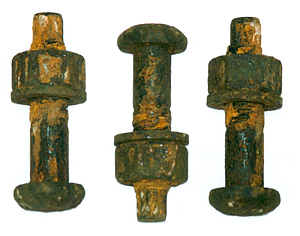

Состояние болтов с различным покрытием после 1000-часового испытания в соляном тумане:

Установка болтов TCB

В таблице указана ориентировочная розничная стоимость горячеоцинкованных болтов TCB.

Информация к размышлению:

4.20. К выполнению соединений на болтах с контролируемым натяжением могут быть допущены рабочие, прошедшие специальное обучение, подтвержденное соответствующим удостоверением.

Монтажные соединения на высокопрочных болтах с контролируемым натяжением. СНиП 3.03.01-87.
