Механический крепёж заменил сварку трубопровода

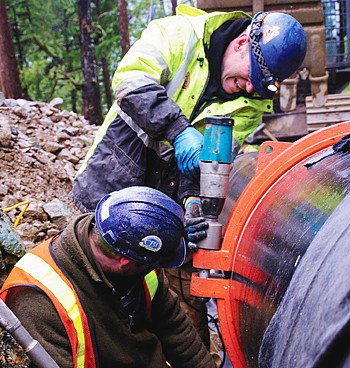

Болтовое соединение напорного трубопровода

Подрядчик отказался от сварного монтажа трубопровода в пользу механического болтового соединения секций.

Дождевые леса Британской Колумбии в Канаде прекрасное место для экологического туризма, однако не самое удобное место для строительства. Перед проектировщиками поставили задачу увеличить мощность гидроэлектростанции на острове Ванкувер. Для этого необходимо проложить двухкилометровый напорный трубопровод в биосферном заповеднике ЮНЕСКО, где угол наклона местности достигает 84%.

Первоначально планировалось исопльзовать сварное соединение 150-ти секций 36-дюймового трубопровода. Однако от такого способа пришлось отказаться: сварное оборудование требует подготовительного монтажа и последующего демонтажа, в дождливый сезон необходимо обустраивать навес, в сухой сезон из-за повышенной пожароопасности работы могут приостанавливаться. Изоляция сварного шва — ручная работа, производить которую приходится, в том числе, и изнутри трубы. А это требует от специалиста особой подготовки и средств защиты.

Из-за всех этих ограничений от применения сварки пришлось отказаться в пользу системы механического муфтового соединения труб, производимую компанией Victaulic. Рифленое механическое соединение включает в себя четыре элемента: рифленые трубы, прокладка, соединительный корпус, гайки и болты. Для установки достаточно обычного или ударного гайковёрта. Преимуществом данной системы также является то, что качество соединения можно контролировать визуально. К другим достоинства системы можно отнести:

  • отсутствие повреждения защитной оболочки труб, которое обязательно возникает в процессе сварки и требует последующей изоляции;
  • работы могу проводиться в любую погоду, без каких-либо ограничений;
  • резкое сокращение земляных работ из-за отсутвствия громоздкой сварочной техники — было достаточно 6-метровой траншеи (в случае со сваркой, ширина траншеи должна была быть 13м), отсутствие необходимости осушения траншеи;
  • сокращение рисков при проведении работ;
  • сокращение временных затрат — на каждое сварное соединение потребовалось бы до шести часов, на механическое — до 20 минут.

Реализация данного проекта позволила увеличить мощность электростанции до 5,5 МВт.

Источник:  HydroWorld.com
