нержавеющая стопорная шайба  Nord-LockЧертёж стопорной шайбы Nord-Lock

Шайба стопорная Nord-Lock нержавеющая

Шайба стопорная парно-клиновая Nord-Lock, нержавеющая сталь A4.

Поставщик: Ferrometal Oy

Конструкция и принцип действия шайбы Nord-Lock

Как видно из фотографии, шайба состоит из двух частей. По внешней поверхности каждой из шайб пары нанесена радиальная насечка, обеспечивающая сцепление как с головкой болта или гайкой с одной стороны, так и с закрепляемой деталью с другой. Твёрдость шайб позволяет использовать их с крепежом класса прочности до 12.9 включительно. Для деталей с твёрдостью большей, чем у Nord-Lock, данный вид стопорения не подходит.

Внутренняя поверхность шайб имеет периодический парно-симметричный клиновой профиль. В установленном состоянии обе части шайбы плотно соприкасаются без зазоров и просветов. Угол наклона клинового профиля несколько превышает угол наклона стандартной метрической резьбы. Говоря проще, при откручивании гайка будет подниматься по резьбе медленнее, чем прижатая к ней часть парной шайбы. За счёт этого при вибрационных нагрузках возникает кратковременное усиление напряжения во всей крепёжной конструкции, что и обеспечивает стопорящий эффект.

Принцип действия шайбы не зависит от сил трения, а значит при её использовании допускается применение смазки.

Крнстукция шайбы Nord-Lock позволяет бороться с основными причинами ослабления резьбовых соединений: неконтролируемым отвинчиванием болтов или гаек и ослаблением натяжения соединения в результате усадки материала или старения стали самого  крепёжного элемента.

Эффективность шайб Nord-Lock

Помимо регулярных испытаний, проводимых техническими специалистами Nord-Lock, эффективность шайб доказана и независимыми экспертами.

Для проверки надёжности резьбовых соединений под действием вибронагрузок применяют тест Юнкера. Крепёжная конструкция, во время этого теста, подвергается регулярным поперечным смещениям под головкой болта или гайкой. При этом постоянно измеряется прижимная сила.

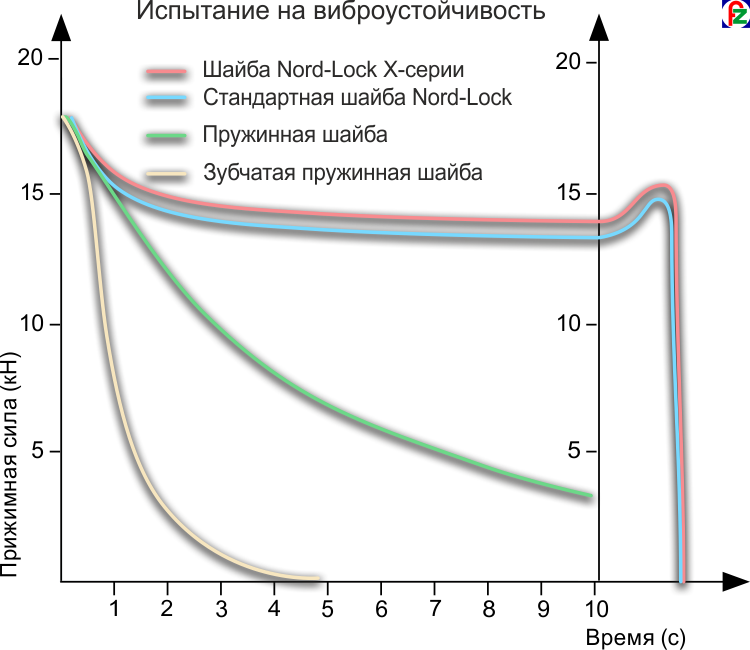

График результатов теста Юнкера для шайбы Nord-Lock

Тест Юнкера доказывает эффективность стопорно-клинового эффекта Nord-Lock в фиксации болтового соединения,что подтверждается чётким увеличением натяжения при отвинчивании.

Помимо высокой сопротивляемости вибрационным нагрузкам, шайбы Nord-Lock хорошо препятствуют разбалтыванию соединения в результате его ослабления. Чтобы понять, как разные изделия ведут себя в различных условиях, можно рассмотреть изменение предварительного натяга резьбового соединения. На приведенном ниже графике показана эффективность традиционных решений для фиксации болтовых соединений на композитных материалах. Весь процесс был разделен на два этапа: статический этап, на котором измерялось оседание, и динамический этап, когда была добавлена вибрация. Полученные результаты характеризуют эффективность каждого изделия в борьбе с ослаблением и вибрацией.

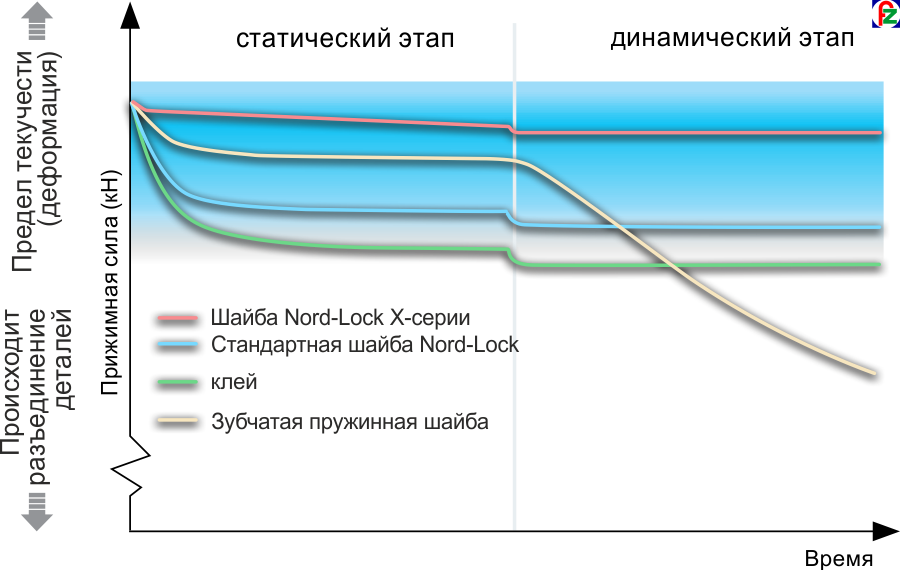

График статическо-динамического тестирования шайб Nord-Lock на композитных материалах

График доказывает преимущество шайб Nord-Lock X-серии над другими доступными в настоящее время решениями в компенсации ослабления на статическом этапе и предотвращении вращения крепежа под воздействием вибрации на динамическом этапе. Как показано на графике, все болтовые соединения имеют диапазон предварительного натяга, в котором соединение является функциональным. Как только предварительный натяг выходит из этого диапазона, возникают проблемы. При слишком высоком предварительном натяге происходит деформация. При слишком низком – разъединение или смещение деталей друг относительно друга. Только шайбы Nord-Lock X-серии удерживают уровень затяга в оптимальных пределах.

Помимо варианта шайб из нержавеющей стали, посталяются так же электрооцинкованные шайбы Nord-Lock.

Номенклатурный перечень нержавеющих стопорных шайб NORD-LOCK

Артикул Размер, наименование Цена Количество
кратно упаковкам
14276 M6 стопорная шайба Nord-Lock из нержавеющей стали A4 (100 шт.)
d1=6,5 d2=10,8 s=2,2
30 667,50 руб.
+
14278 M8 стопорная шайба Nord-Lock из нержавеющей стали A4 (100 шт.)
d1=8,2 d2=13,5 s=2,2
36 630,00 руб.
+
142710 M10 стопорная шайба Nord-Lock из нержавеющей стали A4 (100 шт.)
d1=10,3 d2=16 s=2,2
38 437,50 руб.
+
142712 M12 стопорная шайба Nord-Lock из нержавеющей стали A4 (100 шт.)
d1=13 d2=19,5 s=2,2
61 327,50 руб.
+
142716 M16 стопорная шайба Nord-Lock из нержавеющей стали A4 (100 шт.)
d1=17 d2=25,4 s=3,2
103 785,00 руб.
+
142720 M20 стопорная шайба Nord-Lock из нержавеющей стали A4 (100 шт.)
d1=21 d2=30,7 s=3,2
156 787,50 руб.
+
142724 M24 стопорная шайба Nord-Lock из нержавеющей стали A4 (100 шт.)
d1=25,1 d2=39 s=3,2
212 287,50 руб.
+
В таблице указана ориентировочная розничная стоимость нержавеющих шайб Nord-Lock.
