Подробности: Заклёпки; Вытяжные заклёпки

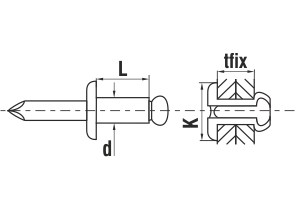

Вытяжная заклёпка

DIN 7337

A2/A2 Al/A2 St/St

Заклёпки вытяжные

Вытяжные заклёпки применяются для крепления между собой металлических конструкций: профилей, листов и т.д. Широко используются в машиностроении и автомобильной промышленности (для крепления кузовных элементов), строительстве (в системах навесных вентилируемых фасадов, часто в комплекте с ограничительными втулками).

Поставщик: Фиксар

Принцип действия: В предварительно просверленное в скрепляемых деталях сквозное отверстие вставляется заклёпка подходящего размера. Специальным инструментом - заклёпочником, стержень вытягивается наружу и обламывается при достижении необходимого усилия. При вытягивании стержня тело заклёпки расширяется и фиксируется с внутренней стороны сквозного отверстия. Снаружи заклёпка фиксируется бортиком.
Маркировка вытяжных заклёпок: Для вытяжных заклёпок указывается материал тела (первый параметр), материал стержня (второй параметр) и размер тела в виде [диаметр] х [длина], например, у заклёпки алюминий/нерж. 5.0х12 тело изготовлено из алюминия, имеет диаметр 5 мм и длину 12 мм, стержень изготовлен из нержавеющей стали (как правило А2).
Материалы: При изготовлении вытяжных заклёпок используются следующие материалы: нержавеющая аустенитная сталь марки A2; алюминий - сплав AlMg3,5; углеродистая электрооцинковання сталь (обозначается St).

Параметры вытяжных заклёпок
Диаметр заклёпки d, мм	3,0	3,2	4,0	4,8	5,0
Диаметр сверления, мм	3,1	3,3	4,1	4,9	5,1
Материал заклёпки	Предельная (разрушающая) нагрузка на срез \| разрыв, Н
Нержавеющая сталь А2/Нерж. сталь А2	1800 \| 2200	1900 \| 2500	2700 \| 3500	4000 \| 5000	4700 \| 5800
Алюминий/Нерж. сталь А2	--	--	--	1700 \| 2250	2000 \| 2500
Сталь/Сталь	--	--	1550 \| 1990	2300 \| 2920	--

В таблице указана ориентировочная розничная стоимость вытяжных заклёпок.

Номенклатурный перечень вытяжных заклёпок Фиксар

Артикул

Размер, наименование

Цена

Количество
кратно упаковкам

1002301115012

Заклепка вытяжная ФИКСАР алюминий/нерж. 5.0x12.0 К11 ув. бортик (1000 шт.)
tfix=6,5..8,5 мм; K=11,0 мм

3 655,08 руб.

1002301095012

Заклепка вытяжная ФИКСАР алюминий/нерж. 5.0x12.0 ст. бортик (1000 шт.)
tfix=6,5..8,5 мм; K=9,5 мм

3 418,74 руб.

1003301063080

Заклепка вытяжная ФИКСАР нерж./нерж. 3,0x8.0 ст. бортик (1000 шт.)
tfix=3,0..5,0 мм; K=6,0 мм

2 655,12 руб.

1003301063280

Заклепка вытяжная ФИКСАР нерж./нерж. 3,2x8.0 ст. бортик (1000 шт.)
tfix=3,0..5,0 мм; K=6,0 мм

2 846,22 руб.

1003301063210

Заклепка вытяжная ФИКСАР нерж./нерж. 3,2x10.0 ст. бортик (1000 шт.)
tfix=5,0..6,5 мм; K=6,0 мм

2 846,22 руб.

1003301084008

Заклепка вытяжная ФИКСАР нерж./нерж. 4.0x8.0 ст. бортик (1000 шт.)
tfix=2,5..4,5 мм; K=8,0 мм

2 917,20 руб.

1003301084010

Заклепка вытяжная ФИКСАР нерж./нерж. 4.0x10.0 ст. бортик (1000 шт.)
tfix=4,5..6,5 мм; K=8,0 мм

3 064,62 руб.

1003301084016

Заклепка вытяжная ФИКСАР нерж./нерж. 4.0x16.0 ст. бортик (1000 шт.)
tfix=10,5..12,5 мм; K=8,0 мм

4 087,20 руб.

1003301094808

Заклепка вытяжная ФИКСАР нерж./нерж. 4.8x8.0 ст. бортик (1000 шт.)
tfix=2,0..4,0 мм; K=9,5 мм

4 232,28 руб.

1003301094810

Заклепка вытяжная ФИКСАР нерж./нерж. 4.8x10.0 ст. бортик (1000 шт.)
tfix=4,0..6,0 мм; K=9,5 мм

4 305,60 руб.

1003301094812

Заклепка вытяжная ФИКСАР нерж./нерж. 4.8x12.0 ст. бортик (1000 шт.)
tfix=6,0..8,0 мм; K=9,5 мм

4 334,46 руб.

1003301144821

Заклепка вытяжная ФИКСАР нерж./нерж. 4.8x21.0 К14 ув. бортик (1000 шт.)
tfix=13,0..16,0 мм; K=14,0 мм

9 783,54 руб.

1001101084008

Заклепка вытяжная ФИКСАР сталь/сталь 4.0x8.0 ст. бортик (1000 шт.)
tfix=2,4..4,5 мм; K=8,0 мм

1 169,22 руб.

1001101094808

Заклепка вытяжная ФИКСАР сталь/сталь 4.8x8.0 ст. бортик (1000 шт.)
tfix=2,5..4,5 мм; K=9,5 мм

1 751,88 руб.

1001101094810

Заклепка вытяжная ФИКСАР сталь/сталь 4.8x10.0 ст. бортик (1000 шт.)
tfix=4,5..6,0 мм; K=9,5 мм

1 827,54 руб.

1001101094812

Заклепка вытяжная ФИКСАР сталь/сталь 4.8x12.0 ст. бортик (1000 шт.)
tfix=6,0..8,0 мм; K=9,5 мм

1 900,86 руб.

1001101144821

Заклепка вытяжная ФИКСАР сталь/сталь 4.8x21.0 К14 ув. бортик (1000 шт.)
tfix=12,0..15,0 мм; K=14,0 мм

3 115,32 руб.

Заклёпки вытяжные

В таблице указана ориентировочная розничная стоимость вытяжных заклёпок.
